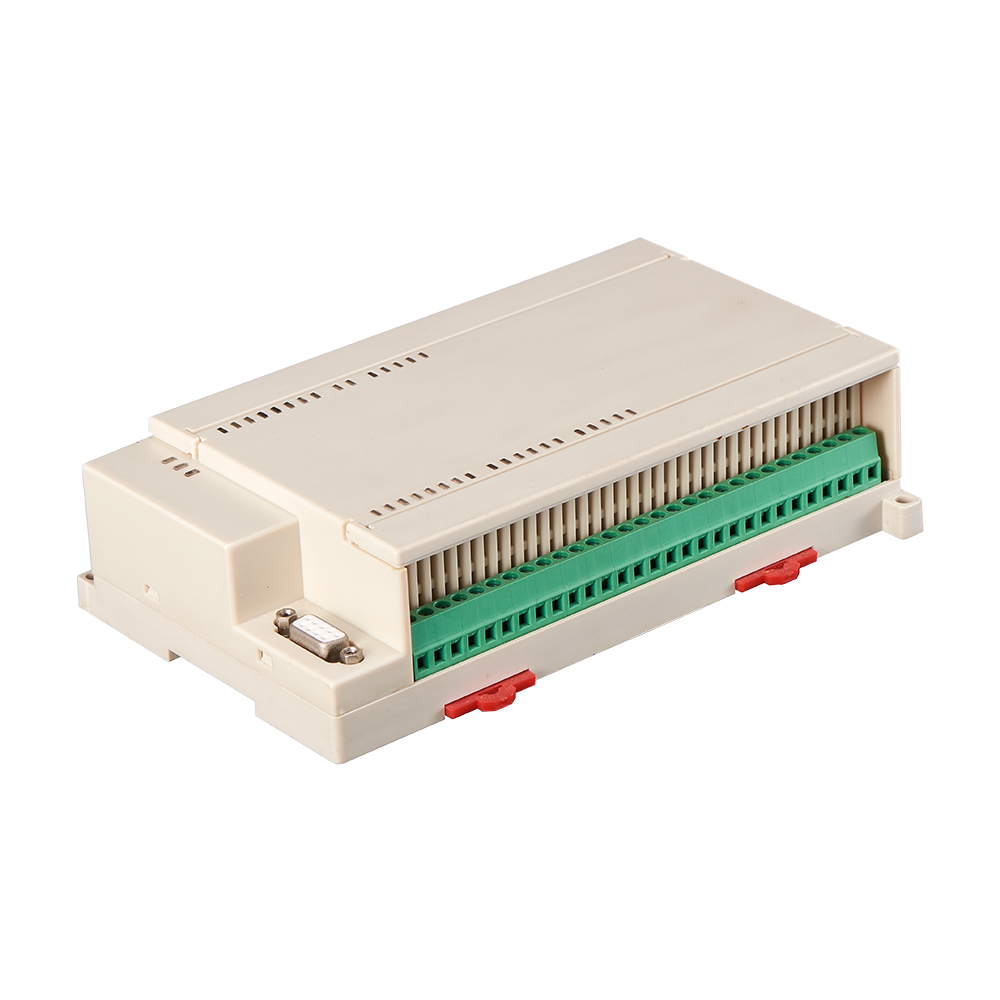

產品介紹
ECHO-D08T-A4-C1A溫控模塊是我公司最新研發的集單片機，溫度控制器于一體的溫控模塊。在用戶沒有PLC的情況下也可以實現對溫度的控制。從而大大降低用戶使用成本。該模塊集成了3路開關量自由輸入，4路溫度采集，8路晶體管開關量輸出（其中4路用于溫控輸出，另外4路可以自由輸出）。具有PID，手動輸出，上位機控制等多種控制方式。可用于各種需要溫度控制的場所，特別適合用于與PLC，觸摸屏組成一體化控制系統。3路開關量可做自由輸入，4路溫度采集可以連接熱電偶或者熱電阻溫度傳感器，4路開關量輸出以PWM方式驅動晶體管，外接繼電器，通過對繼電器不斷的導通和斷開加熱裝置，從而實現對溫度的控制。另外4路可以由上位機控制做自由輸出。溫控模塊通過RS485總線與其他設備相連，支持MODBUS-RTU通訊協議。
產品特性及技術指標
1、采用32位MCU處理器，16位∑-?AD數模轉化芯片；
2、具有多種控制方式，PID控制，手動控制，上位機控制；
3、使用DC隔離電源，帶隔離的RS485通訊。具有較好的抗干擾性；
4、內置冷端補償；
5、傳感器：支持K，J，E，T型熱電偶和PT100
6、3路開關量輸入，4路溫度采集，4路溫度控制，4路開關量輸出
7、分辨率：0.1°C，精度：±0.2°C
8、冷端補償誤差：＜±2°C
9、開關量輸出：8路開關量輸出，每路最大電流200mA
10、通訊接口：RS485
11、DC24V供電，本機功耗<3W
12、環境溫度：0°C~60°C，相對濕度：<85%無凝結。

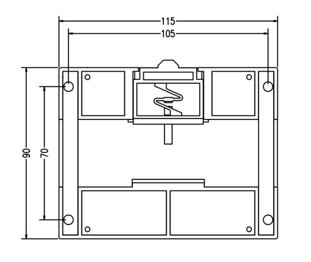

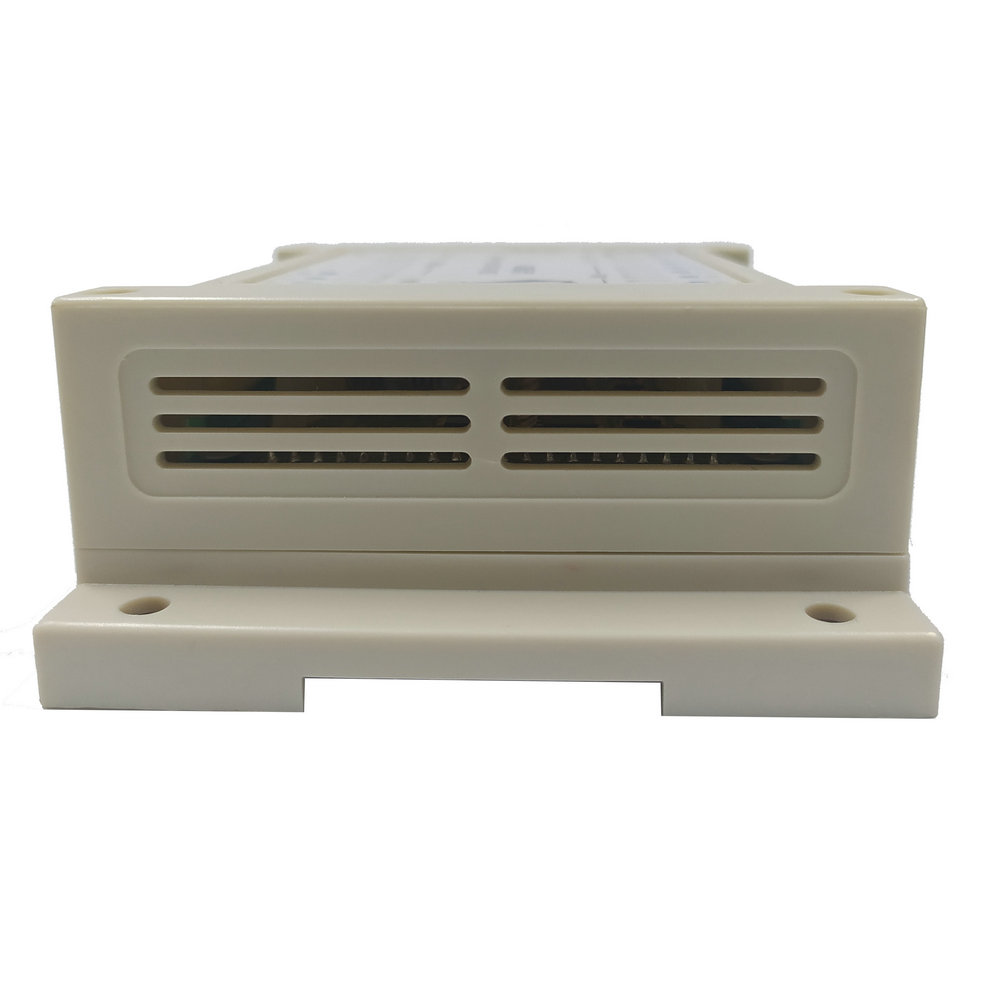

外形尺寸

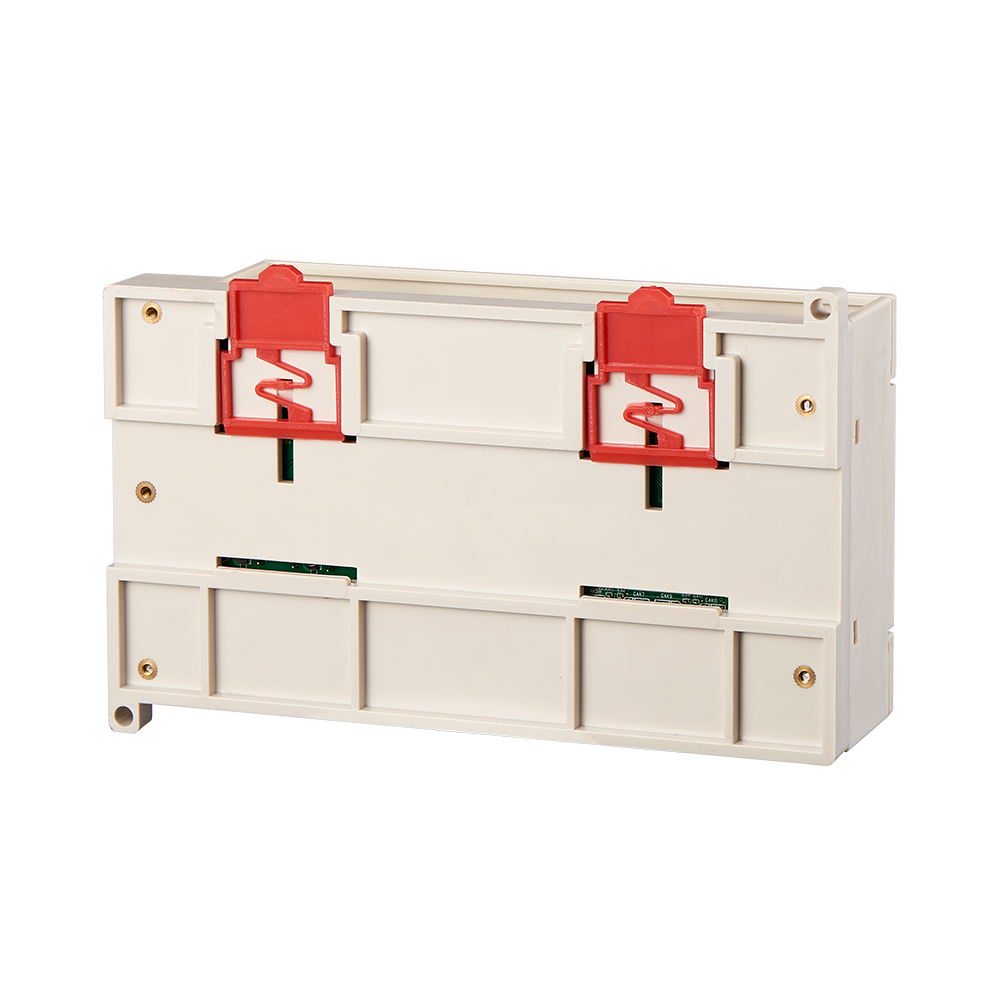

外形尺寸為115*90*40mm，模塊可以安裝在工業標準導軌上；也可以通過兩側孔徑為5MM的固定孔，把模塊安裝在其他工作臺上。

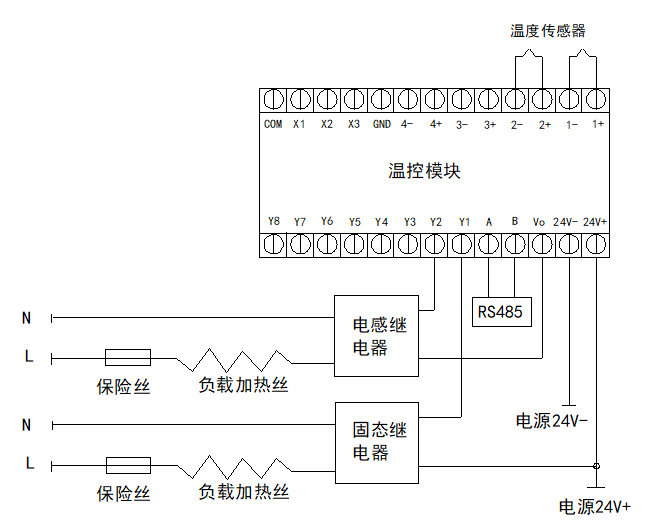

接線方式及說明
模塊上電后，電源指示燈亮，運行指示燈閃爍。
1、X1,X2,X3指示燈分別對應三路自由開關量輸入；
2、Y1,Y2,Y3,Y4,Y5,Y6,Y7,Y8指示燈分別對應4路溫控輸出和4路自由輸出；
3、4路溫控輸出連接電阻性負載（如固態繼電器）或者是連接電感性負載（電磁繼電器）都有不同的接線方式，請參考接線圖。Vo是內部接整流二極管24V輸出。
4、熱電偶正負端需要根據溫控模塊上的絲印指示正確連接。如1+表示第一路正極，1-表示第一路負極；
5、正確接地可以防止共模電壓干擾，共模電壓過高會使模塊產生測量誤差或者使測量的數據不穩定，甚至損壞模塊。根據不同的熱電偶類型，接地方式分兩種：屏蔽層接地和熱電偶負端接地。
屏蔽層接地是把4路熱電偶的屏蔽層用導線連接到模塊的模擬地端子。該接地方式用于接地型熱電偶。接地型熱電偶是指熱電偶屏蔽層與熱電偶的正負端連通（電阻小，通常只有幾歐姆）的熱電偶。
熱電偶負端接地就是把4路熱電偶的負端（1-到4-）用導線連接到模塊的模擬地端子。該接地方式用于非接地型熱電偶。這種熱電偶是指熱電偶屏蔽層與熱電偶的正負端不連接的熱電偶。沒有屏蔽層并且各路熱電偶相互絕緣（用萬用表量各熱電偶間的電阻為無窮大）也用改接地方式。
